Cilindros PNCQ

Cilindro Modelo	Força (daN)	Ø. Corpo	Ø. Haste	Rosca de Interligação	Cursos Disponíveis (mm)	Ações
PNCQ-0,1	75.3	19	8	M6x1	7 a 125
PNCQ-0,2	169.6	25	12	M6x1	7 a 125

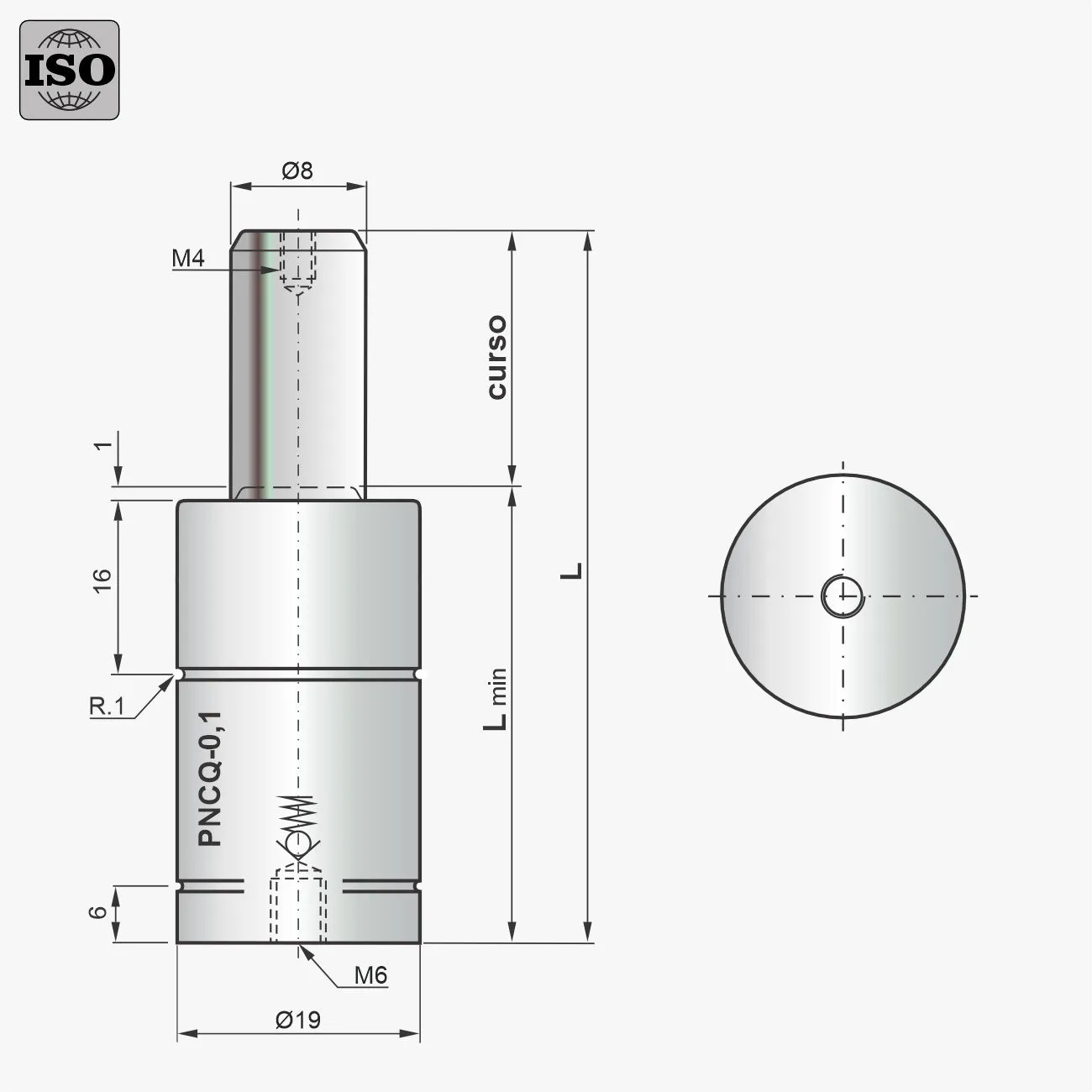

Cilindro de Nitrogênio PNCQ-0,1

Código	Curso (mm)	Força daN inicial Pressão à 150bar	Força daN final Pressão à 150bar	L (altura) mm K=42 / K=45	L min. (altura) mm	Vol. inicial (cm³)
PNCQ-0,1-007	7	75.3	90.6	56	49	2	0.083
PNCQ-0,1-010	10	75.3	93.2	62	52	2.6	0.087
PNCQ-0,1-015	15	75.3	96	72	57	3.5	0.093
PNCQ-0,1-020	20	75.3	97.7	82	62	4.3	0.099
PNCQ-0,1-025	25	75.3	98.9	92	67	5.2	0.105
PNCQ-0,1-032	32	75.3	100.1	106	74	6.5	0.114
PNCQ-0,1-038	38.1	75.3	100.8	118.2	80.1	7.5	0.12
PNCQ-0,1-050	50	75.3	101.7	142	92	9.6	0.136
PNCQ-0,1-063	63	75.3	102.4	168	105	11.9	0.151
PNCQ-0,1-064	63.5	75.3	102.7	172	108.5	11.9	0.159
PNCQ-0,1-075	75	75.3	102.8	195	120	14.1	0.173
PNCQ-0,1-080	80	75.3	103	205	125	14.9	0.178
PNCQ-0,1-100	100	75.3	103.4	245	145	18.5	0.201
PNCQ-0,1-125	125	75.3	103.8	295	170	22.9	0.233

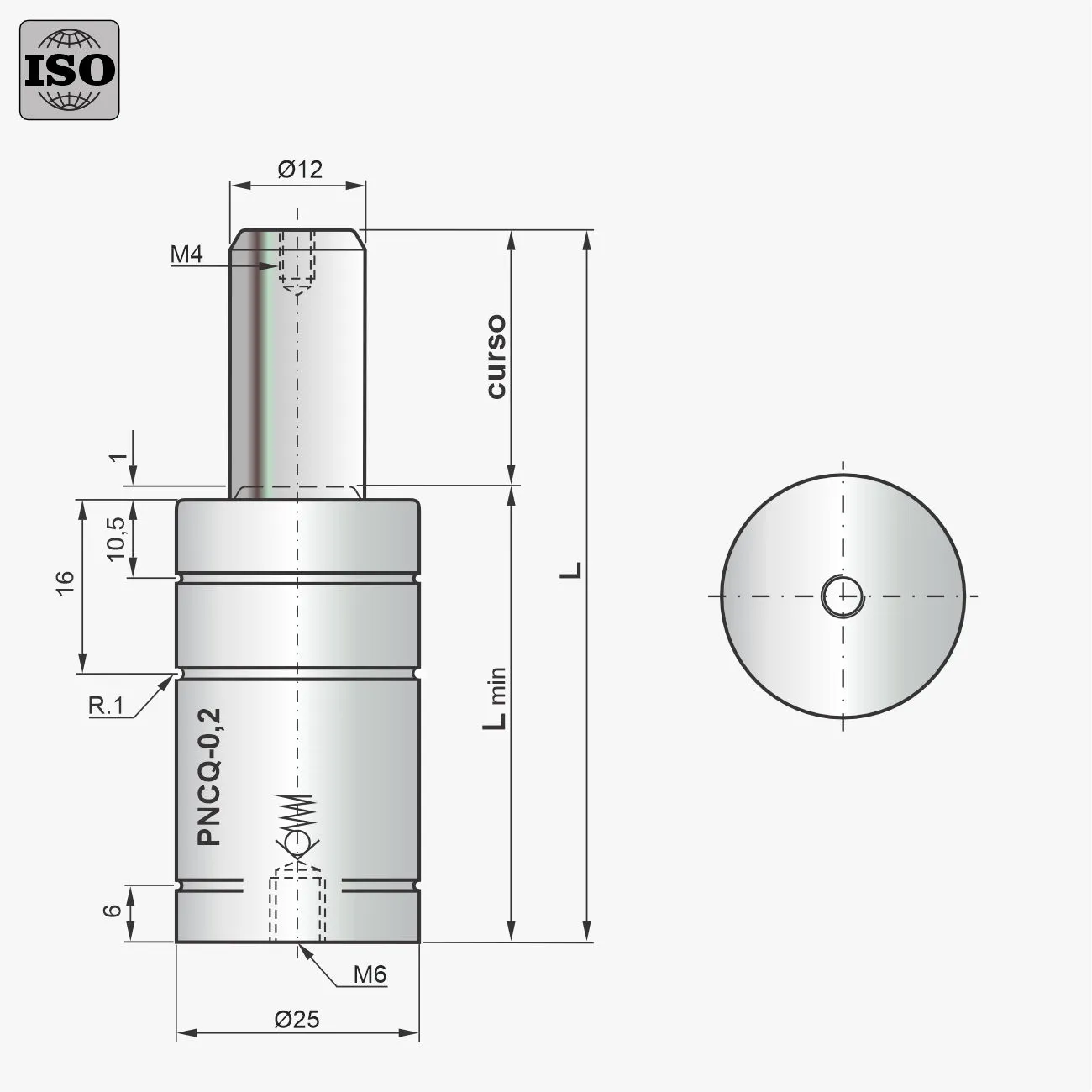

Código	Curso (mm)	Força daN inicial Pressão à 150bar	Força daN final Pressão à 150bar	L (altura) mm K=42 / K=45	L min. (altura) mm	Vol. inicial (cm³)
PNCQ-0,2-007	7	169.6	218.5	56	49	3.5	0.146
PNCQ-0,2-010	10	169.6	226.9	62	52	4.4	0.154
PNCQ-0,2-015	15	169.6	235.7	72	57	6	0.165
PNCQ-0,2-020	20	169.6	241.2	82	62	7.6	0.176
PNCQ-0,2-025	25	169.6	245	92	67	9.1	0.188
PNCQ-0,2-032	32	169.6	248.6	106	74	11.3	0.203
PNCQ-0,2-038	38.1	169.6	250.8	118.2	80.1	13.2	0.217
PNCQ-0,2-050	50	169.6	253.8	142	92	17	0.243
PNCQ-0,2-063	63	169.6	255.9	168	105	21.1	0.273
PNCQ-0,2-064	63.5	169.6	256.9	172	108.5	21.1	0.283
PNCQ-0,2-075	75	169.6	257.2	195	120	24.9	0.311
PNCQ-0,2-080	80	169.6	257.7	205	125	26.4	0.322
PNCQ-0,2-100	100	169.6	259.1	245	145	32.7	0.367
PNCQ-0,2-125	125	169.6	260.2	295	170	40.6	0.425
