Cilindros PNGH

Cilindro Modelo	Força (daN)	Ø. Corpo	Ø. Haste	Rosca de Interligação	Cursos Disponíveis (mm)	Ações
PNGH-0,8	736.3	50	25	G1/8 - M6x1	10 a 200
PNGH-1,5	1526	75	36	G1/8 - M6x1	15 a 200
PNGH-3,0	2945	95	50	G1/8 - M6x1	15 a 200
PNGH-5,0	4912	120	65	G1/8 - M6x1	15 a 250

Cilindro de Nitrogênio PNGH-0,8

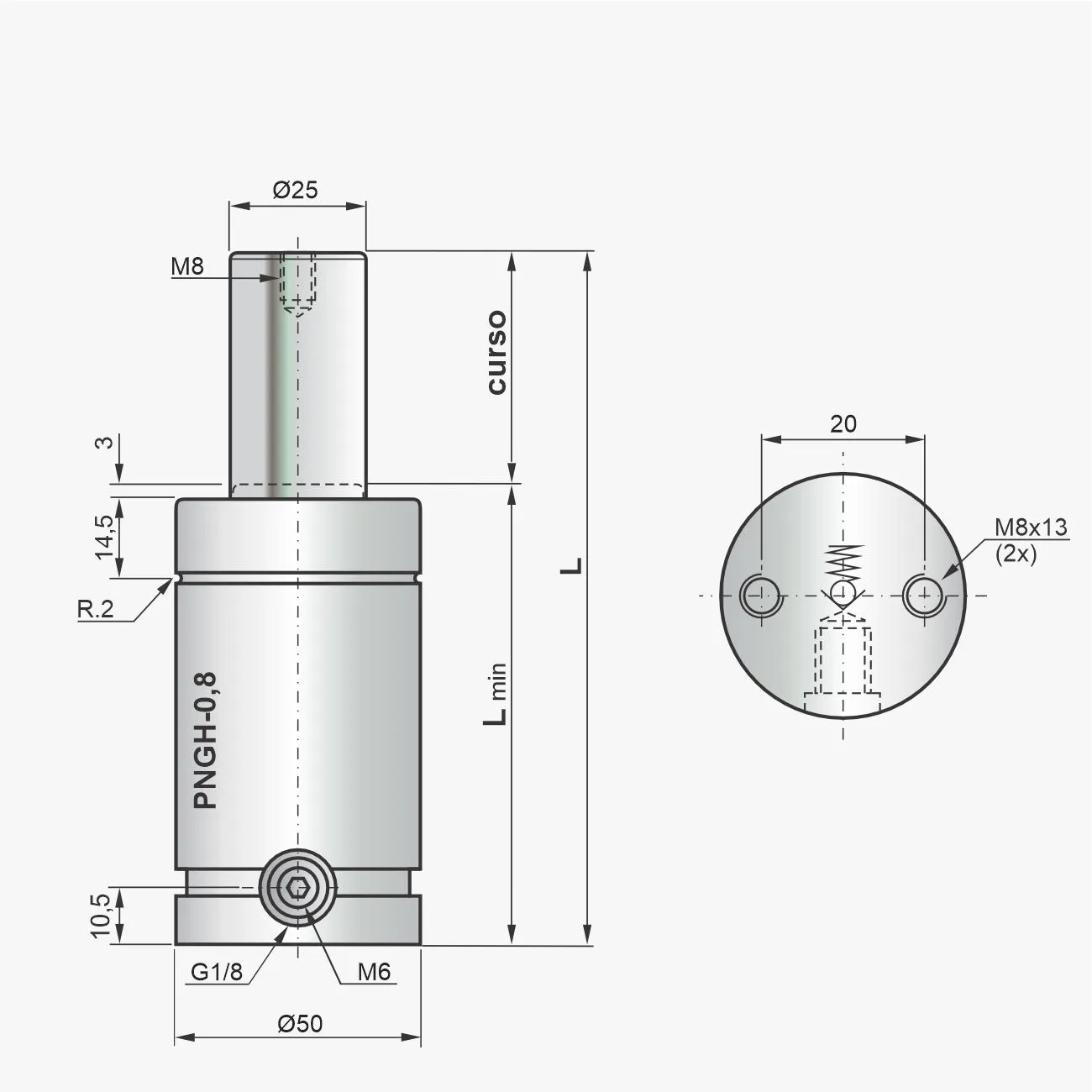

Desenho técnico do cilindro PNGH-0,8

Código	Curso (mm)	Força daN inicial Pressão à 150bar	Força daN final Pressão à 150bar	L (altura) mm K=70	L min. (altura) mm	Vol. inicial (cm³)			Download
PNGH-0,8-010	10	736.3	970.6	90	80	20.3	0.933
PNGH-0,8-015	15	736.3	1017	100	85	26.6	0.963
PNGH-0,8-020	20	736.3	1049	110	90	32.8	1042
PNGH-0,8-025	25	736.3	1072	120	95	39.1	1088
PNGH-0,8-032	32	736.3	1094	134	102	47.9	1138
PNGH-0,8-038	38	736.3	1108	146	108	55.5	1214
PNGH-0,8-050	50	736.3	1128	170	120	70.5	1326
PNGH-0,8-063	63	736.3	1142	196	133	86.9	1390
PNGH-0,8-075	75	736.3	1152	220	145	102	1462
PNGH-0,8-080	80	736.3	1155	230	150	108.2	1591
PNGH-0,8-100	100	736.3	1164	270	170	133.4	1787
PNGH-0,8-125	125	736.3	1172	320	195	164.8	2021
PNGH-0,8-160	160	736.3	1180	390	230	208.8	2341
PNGH-0,8-200	200	736.3	1185	470	270	259	2712

Cilindro de Nitrogênio PNGH-1,5

Desenho técnico do cilindro PNGH-1,5

Código	Curso (mm)	Força daN inicial Pressão à 150bar	Força daN final Pressão à 150bar	L (altura) mm K=102	L min. (altura) mm	Vol. inicial (cm³)			Download
PNGH-1,5-015	15	1526	1913	132	117	75.5	3140
PNGH-1,5-020	20	1526	1965	142	122	91.1	3232
PNGH-1,5-025	25	1526	2006	152	127	106.5	3323
PNGH-1,5-032	32	1526	2046	166	134	128.3	3450
PNGH-1,5-038	38	1526	2071	178	140	147	3559
PNGH-1,5-050	50	1526	2108	202	152	184.4	3778
PNGH-1,5-063	63	1526	2135	228	165	224.9	4014
PNGH-1,5-075	75	1526	2153	252	177	262.3	4232
PNGH-1,5-080	80	1526	2159	262	182	277.9	4323
PNGH-1,5-100	100	1526	2178	302	202	340.3	4687
PNGH-1,5-125	125	1526	2194	352	227	418.2	5143
PNGH-1,5-160	160	1526	2209	422	262	527.3	5780
PNGH-1,5-200	200	1526	2219	502	302	652	6507

Cilindro de Nitrogênio PNGH-3,0

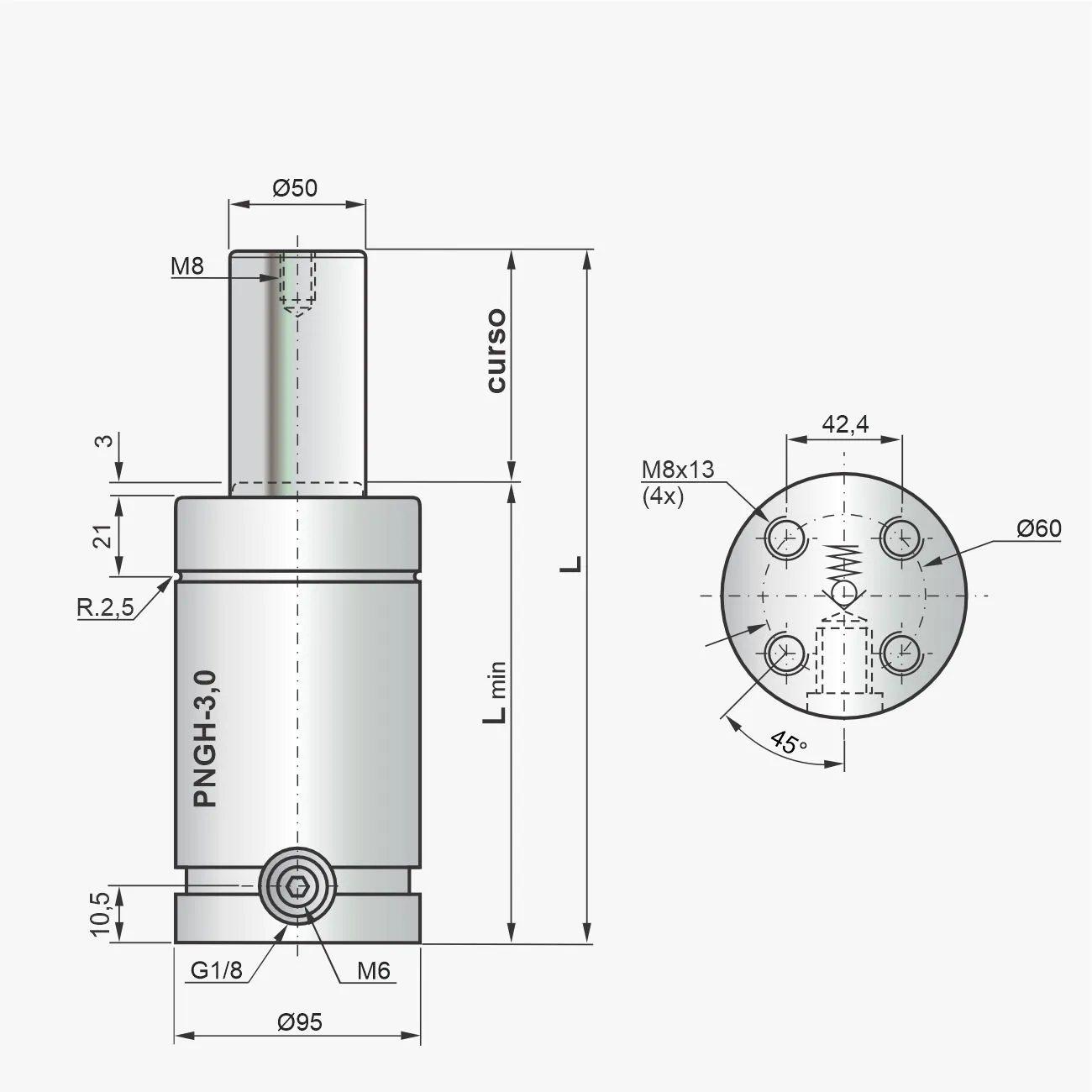

Desenho técnico do cilindro PNGH-3,0

Código	Curso (mm)	Força daN inicial Pressão à 150bar	Força daN final Pressão à 150bar	L (altura) mm K=102	L min. (altura) mm	Vol. inicial (cm³)			Download
PNGH-3,0-015	15	2945	4111	132	117	103.8	5338
PNGH-3,0-020	20	2945	4234	142	122	128.9	5498
PNGH-3,0-025	25	2945	4321	152	127	154.1	5657
PNGH-3,0-032	32	2945	4408	166	134	189.3	5880
PNGH-3,0-038	38	2945	4462	178	140	219.4	6071
PNGH-3,0-050	50	2945	4537	202	152	279.7	6453
PNGH-3,0-063	63	2945	4590	228	165	345.1	6866
PNGH-3,0-075	75	2945	4625	252	177	405.4	7248
PNGH-3,0-080	80	2945	4636	262	182	430.5	7407
PNGH-3,0-100	100	2945	4672	302	202	531.1	8045
PNGH-3,0-125	125	2945	4702	352	227	656.7	8840
PNGH-3,0-160	160	2945	4729	422	262	832.7	9954
PNGH-3,0-200	200	2945	4749	502	302	1033.7	11227

Cilindro de Nitrogênio PNGH-5,0

Desenho técnico do cilindro PNGH-5,0

Código	Curso (mm)	Força daN inicial Pressão à 150bar	Força daN final Pressão à 150bar	L (altura) mm K=102	L min. (altura) mm	Vol. inicial (cm³)			Download
PNGH-5,0-015	15	4912	6831	132	117	183.3	8549
PNGH-5,0-020	20	4912	7090	142	122	222.6	8815
PNGH-5,0-025	25	4912	7284	152	127	261.9	9082
PNGH-5,0-032	32	4912	7485	166	134	316.9	9454
PNGH-5,0-038	38	4912	7615	178	140	364	9772
PNGH-5,0-050	50	4912	7802	202	152	458.2	10411
PNGH-5,0-063	63	4912	7939	228	165	560.3	11102
PNGH-5,0-075	75	4912	8030	252	177	654.6	11740
PNGH-5,0-080	80	4912	8061	262	182	693.9	12006
PNGH-5,0-100	100	4912	8158	302	202	850.9	13069
PNGH-5,0-125	125	4912	8241	352	227	1047.3	14398
PNGH-5,0-160	160	4912	8317	422	262	1322.2	16260
PNGH-5,0-200	200	4912	8373	502	302	1636.3	18387
PNGH-5,0-250	250	4912	8419	602	352	2029	21045
