Cilindros PNRB
| Cilindro Modelo | Força (daN) | Ø. Corpo | Ø. Haste | Rosca de Interligação | Cursos Disponíveis (mm) | Ações |
|---|---|---|---|---|---|---|
| PNRB-0,3 | 301.5 | 38 | 16 | G1/8 - M6x1 | 10 a 125 | |
| PNRB-0,5 | 471.2 | 45 | 20 | G1/8 - M6x1 | 10 a 125 | |
| PNRB-0,8 | 736.3 | 50 | 25 | G1/8 - M6x1 | 10 a 125 | |
| PNRB-1,5 | 1526 | 75 | 36 | G1/8 - M6x1 | 10 a 125 | |
| PNRB-3,0 | 2945 | 95 | 50 | G1/8 - M6x1 | 15 a 125 |

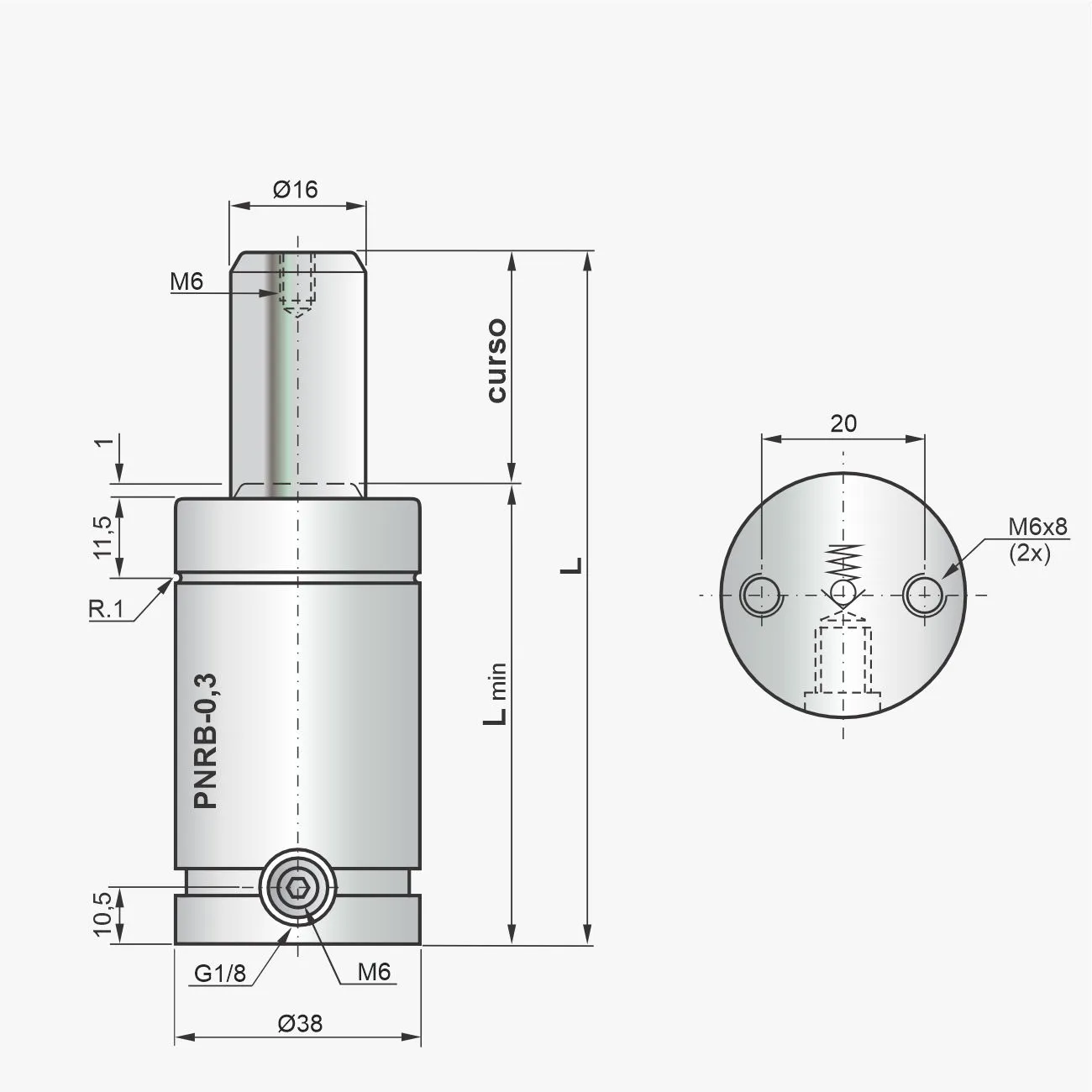

Cilindro de Nitrogênio PNRB-0,3
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=50 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRB-0,3-010 | 10 | 301.5 | 371.9 | 70 | 60 | 10.6 | 0.412 | ||
| PNRB-0,3-015 | 15 | 301.5 | 379.8 | 80 | 65 | 14.6 | 0.434 | ||
| PNRB-0,3-020 | 20 | 301.5 | 384.5 | 90 | 70 | 18.6 | 0.455 | ||
| PNRB-0,3-025 | 25 | 301.5 | 387.5 | 100 | 75 | 22.6 | 0.476 | ||
| PNRB-0,3-032 | 32 | 301.5 | 390.4 | 114 | 82 | 28.2 | 0.508 | ||
| PNRB-0,3-038 | 38 | 301.5 | 392.1 | 126 | 88 | 33 | 0.529 | ||
| PNRB-0,3-050 | 50 | 301.5 | 394.4 | 150 | 100 | 42.7 | 0.578 | ||
| PNRB-0,3-063 | 63 | 301.5 | 396 | 176 | 113 | 53.1 | 0.629 | ||
| PNRB-0,3-075 | 75 | 301.5 | 396.9 | 200 | 125 | 62.7 | 0.681 | ||
| PNRB-0,3-080 | 80 | 301.5 | 397.3 | 210 | 130 | 66.7 | 0.703 | ||
| PNRB-0,3-100 | 100 | 301.5 | 398.3 | 250 | 150 | 82.8 | 0.801 | ||
| PNRB-0,3-125 | 125 | 301.5 | 399.1 | 300 | 175 | 102.8 | 0.89 |
Cilindro de Nitrogênio PNRB-0,5
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=50 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRB-0,5-010 | 10 | 471.2 | 593.4 | 70 | 60 | 15.2 | 0.557 | ||
| PNRB-0,5-015 | 15 | 471.2 | 607.9 | 80 | 65 | 20.9 | 0.59 | ||
| PNRB-0,5-020 | 20 | 471.2 | 616.6 | 90 | 70 | 26.6 | 0.628 | ||
| PNRB-0,5-025 | 25 | 471.2 | 622.3 | 100 | 75 | 32.3 | 0.653 | ||
| PNRB-0,5-032 | 32 | 471.2 | 627.7 | 114 | 82 | 40.3 | 0.698 | ||
| PNRB-0,5-038 | 38 | 471.2 | 631 | 126 | 88 | 47.1 | 0.733 | ||
| PNRB-0,5-050 | 50 | 471.2 | 635.3 | 150 | 100 | 60.8 | 0.805 | ||
| PNRB-0,5-063 | 63 | 471.2 | 638.3 | 176 | 113 | 75.6 | 0.875 | ||
| PNRB-0,5-075 | 75 | 471.2 | 640.1 | 200 | 125 | 89.2 | 0.95 | ||
| PNRB-0,5-080 | 80 | 471.2 | 640.8 | 210 | 130 | 94.9 | 0.983 | ||
| PNRB-0,5-100 | 100 | 471.2 | 642.7 | 250 | 150 | 117.7 | 1096 | ||
| PNRB-0,5-125 | 125 | 471.2 | 644.2 | 300 | 175 | 146.2 | 1248 |

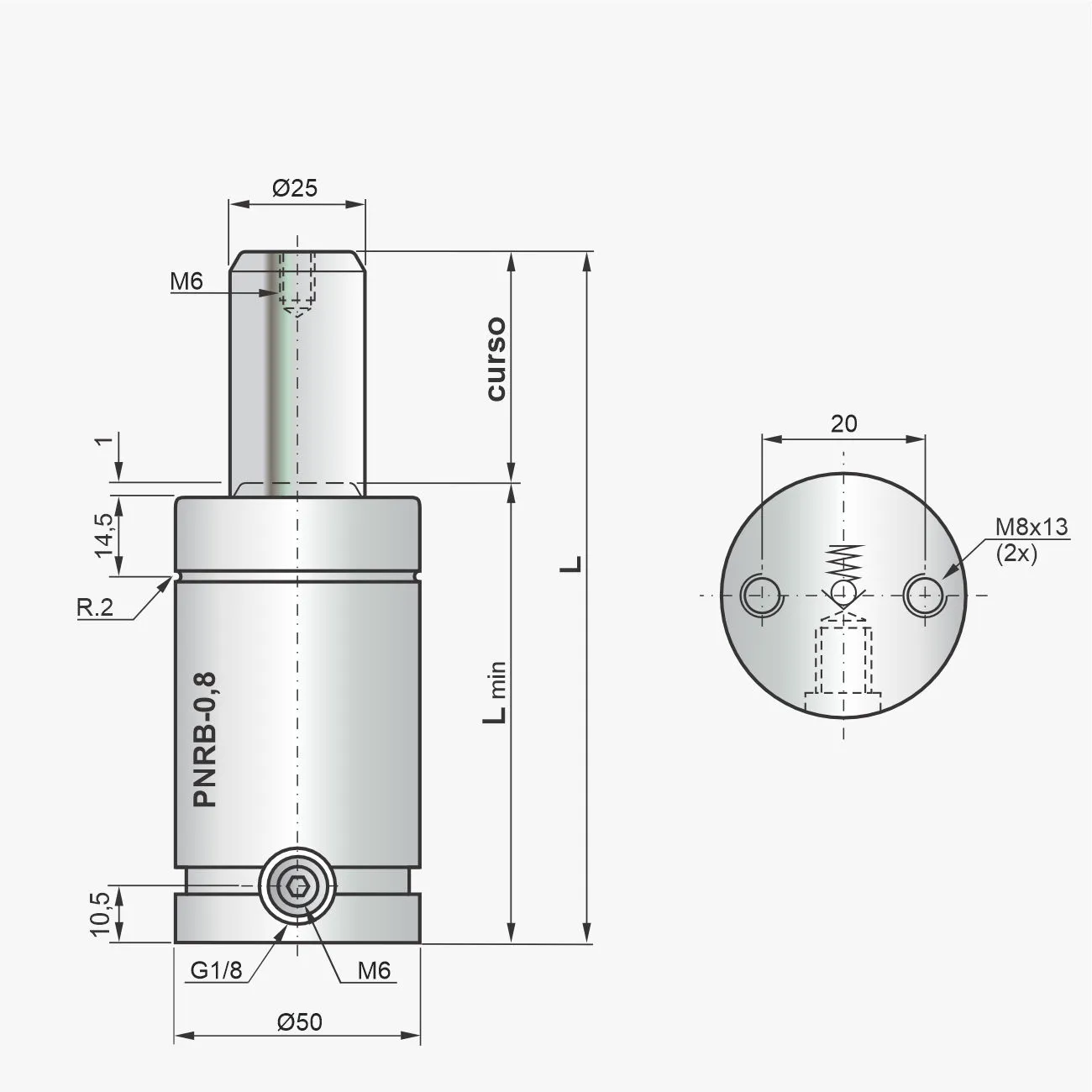

Cilindro de Nitrogênio PNRB-0,8
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=50 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRB-0,8-010 | 10 | 736.3 | 969.9 | 70 | 60 | 20.3 | 0.689 | ||
| PNRB-0,8-015 | 15 | 736.3 | 1001 | 80 | 65 | 27.7 | 0.717 | ||
| PNRB-0,8-020 | 20 | 736.3 | 1020 | 90 | 70 | 35.2 | 0.76 | ||
| PNRB-0,8-025 | 25 | 736.3 | 1033 | 100 | 75 | 42.6 | 0.797 | ||
| PNRB-0,8-032 | 32 | 736.3 | 1046 | 114 | 82 | 53 | 0.858 | ||
| PNRB-0,8-038 | 38 | 736.3 | 1053 | 126 | 88 | 61.9 | 0.898 | ||
| PNRB-0,8-050 | 50 | 736.3 | 1063 | 150 | 100 | 79.7 | 0.979 | ||
| PNRB-0,8-063 | 63 | 736.3 | 1070 | 176 | 113 | 99 | 1081 | ||
| PNRB-0,8-075 | 75 | 736.3 | 1075 | 200 | 125 | 116.8 | 1192 | ||
| PNRB-0,8-080 | 80 | 736.3 | 1076 | 210 | 130 | 124.2 | 1220 | ||
| PNRB-0,8-100 | 100 | 736.3 | 1081 | 250 | 150 | 153.9 | 1368 | ||
| PNRB-0,8-125 | 125 | 736.3 | 1084 | 300 | 175 | 190.9 | 1544 |

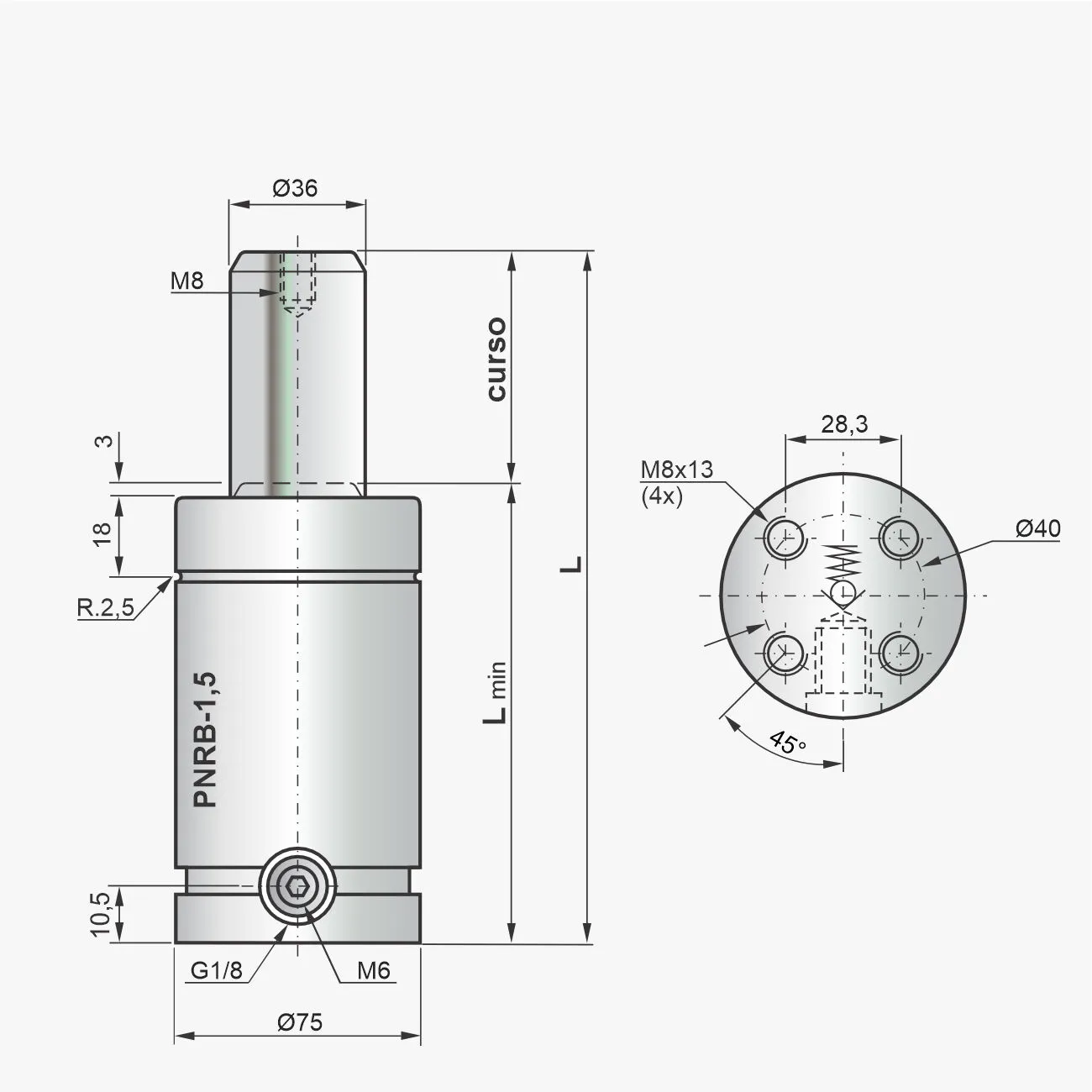

Cilindro de Nitrogênio PNRB-1,5
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=60 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRB-1,5-010 | 10 | 1526 | 1873 | 80 | 70 | 55 | 1733 | ||
| PNRB-1,5-015 | 15 | 1526 | 1920 | 90 | 75 | 74.5 | 1831 | ||
| PNRB-1,5-020 | 20 | 1526 | 1957 | 100 | 80 | 95.2 | 1903 | ||
| PNRB-1,5-025 | 25 | 1526 | 1983 | 110 | 85 | 110.6 | 1984 | ||
| PNRB-1,5-032 | 32 | 1526 | 2008 | 124 | 92 | 135.8 | 2081 | ||
| PNRB-1,5-038 | 38 | 1526 | 2023 | 136 | 98 | 157.5 | 2165 | ||
| PNRB-1,5-050 | 50 | 1526 | 2045 | 160 | 110 | 200.8 | 2334 | ||
| PNRB-1,5-063 | 63 | 1526 | 2060 | 186 | 123 | 247.7 | 2535 | ||
| PNRB-1,5-075 | 75 | 1526 | 2069 | 210 | 135 | 291 | 2684 | ||
| PNRB-1,5-080 | 80 | 1526 | 2073 | 220 | 140 | 309 | 2766 | ||
| PNRB-1,5-100 | 100 | 1526 | 2082 | 260 | 160 | 381.2 | 3059 | ||
| PNRB-1,5-125 | 125 | 1526 | 2091 | 310 | 185 | 471.4 | 3408 |
Cilindro de Nitrogênio PNRB-3,0
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=70 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRB-3,0-015 | 15 | 2945 | 3913 | 100 | 85 | 119 | 3519 | ||
| PNRB-3,0-020 | 20 | 2945 | 4006 | 110 | 90 | 148.2 | 3654 | ||
| PNRB-3,0-025 | 25 | 2945 | 4072 | 120 | 95 | 177.3 | 3799 | ||
| PNRB-3,0-032 | 32 | 2945 | 4136 | 134 | 102 | 218.1 | 3975 | ||
| PNRB-3,0-038 | 38 | 2945 | 4176 | 146 | 108 | 253.1 | 4103 | ||
| PNRB-3,0-050 | 50 | 2945 | 4230 | 170 | 120 | 323.1 | 4408 | ||
| PNRB-3,0-063 | 63 | 2945 | 4268 | 196 | 133 | 398.9 | 4759 | ||
| PNRB-3,0-075 | 75 | 2945 | 4293 | 220 | 145 | 468.8 | 5047 | ||
| PNRB-3,0-080 | 80 | 2945 | 4302 | 230 | 150 | 498 | 5182 | ||
| PNRB-3,0-100 | 100 | 2945 | 4327 | 270 | 170 | 614.6 | 5655 | ||
| PNRB-3,0-125 | 125 | 2945 | 4348 | 320 | 195 | 760.4 | 6309 |
