Cilindros PNRE
| Cilindro Modelo | Força (daN) | Ø. Corpo | Ø. Haste | Rosca de Interligação | Cursos Disponíveis (mm) | Ações |
|---|---|---|---|---|---|---|
| PNRE-0,1 | 142.5 | 19 | 11 | M6x1 | 7 a 125 | |
| PNRE-0,2 | 265 | 25 | 15 | M6x1 | 7 a 125 | |
| PNRE-0,3 | 301.5 | 32 | 16 | M6x1 | 10 a 125 | |
| PNRE-0,5 | 471.2 | 38 | 20 | M6x1 | 10 a 125 | |
| PNRE-0,8 | 736.3 | 45 | 25 | M6x1 | 10 a 125 | |
| PNRE-1,0 | 923.6 | 50 | 28 | M6x1 | 10 a 125 | |
| PNRE-1,5 | 1526 | 63 | 36 | M6x1 | 10 a 125 | |
| PNRE-2,4 | 2385 | 75 | 45 | M6x1 | 10 a 125 | |
| PNRE-4,2 | 4241 | 95 | 60 | G1/8 - M6x1 | 15 a 125 | |
| PNRE-6,6 | 6626 | 120 | 75 | G1/8 - M6x1 | 15 a 125 | |
| PNRE-9,5 | 9542 | 150 | 90 | G1/8 - M6x1 | 20 a 125 | |
| PNRE-20,0 | 19909 | 195 | 130 | G1/8 - M6x1 | 20 a 125 |

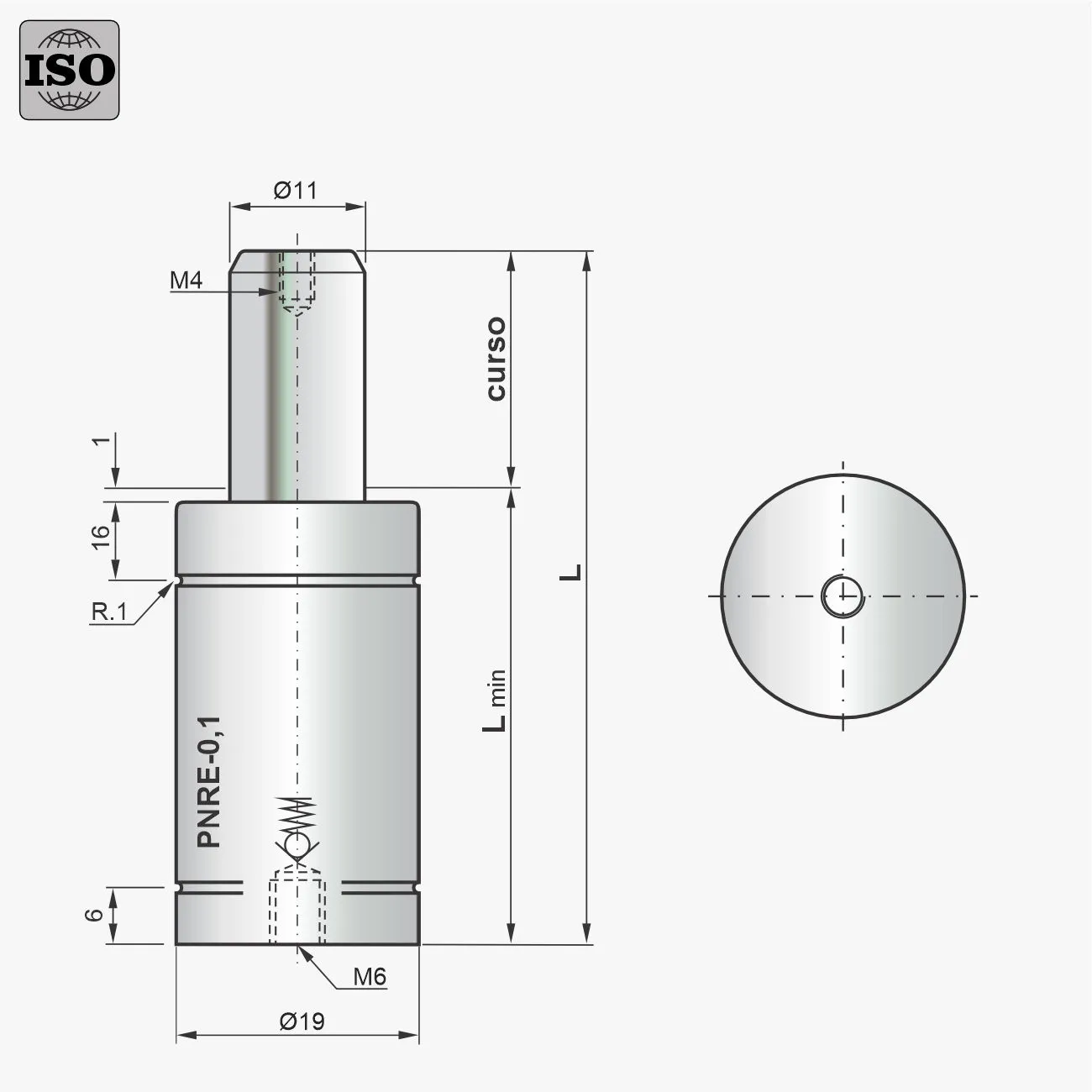

Cilindro de Nitrogênio PNRE-0,1
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=30 / K=35 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-0,1-007 | 7 | 142.5 | 224.2 | 44 | 37 | 1.8 | 0.06 | ||
| PNRE-0,1-010 | 10 | 142.5 | 235 | 50 | 40 | 2.4 | 0.064 | ||
| PNRE-0,1-015 | 15 | 142.5 | 245.6 | 60 | 45 | 3.3 | 0.072 | ||
| PNRE-0,1-020 | 20 | 142.5 | 251.8 | 70 | 50 | 4.3 | 0.079 | ||
| PNRE-0,1-025 | 25 | 142.5 | 256 | 80 | 55 | 5.3 | 0.087 | ||
| PNRE-0,1-032 | 32 | 142.5 | 259.8 | 94 | 62 | 6.7 | 0.096 | ||
| PNRE-0,1-038 | 38 | 142.5 | 262.2 | 106 | 68 | 7.9 | 0.105 | ||
| PNRE-0,1-050 | 50 | 142.5 | 265.3 | 130 | 80 | 10.2 | 0.123 | ||
| PNRE-0,1-063 | 63 | 142.5 | 267.4 | 156 | 93 | 12.8 | 0.14 | ||
| PNRE-0,1-075 | 75 | 142.5 | 268.7 | 185 | 110 | 15.1 | 0.169 | ||
| PNRE-0,1-080 | 80 | 142.5 | 269.1 | 195 | 115 | 16.1 | 0.174 | ||
| PNRE-0,1-100 | 100 | 142.5 | 270.5 | 235 | 135 | 20 | 0.202 | ||
| PNRE-0,1-125 | 125 | 142.5 | 271.6 | 285 | 160 | 24.9 | 0.236 |

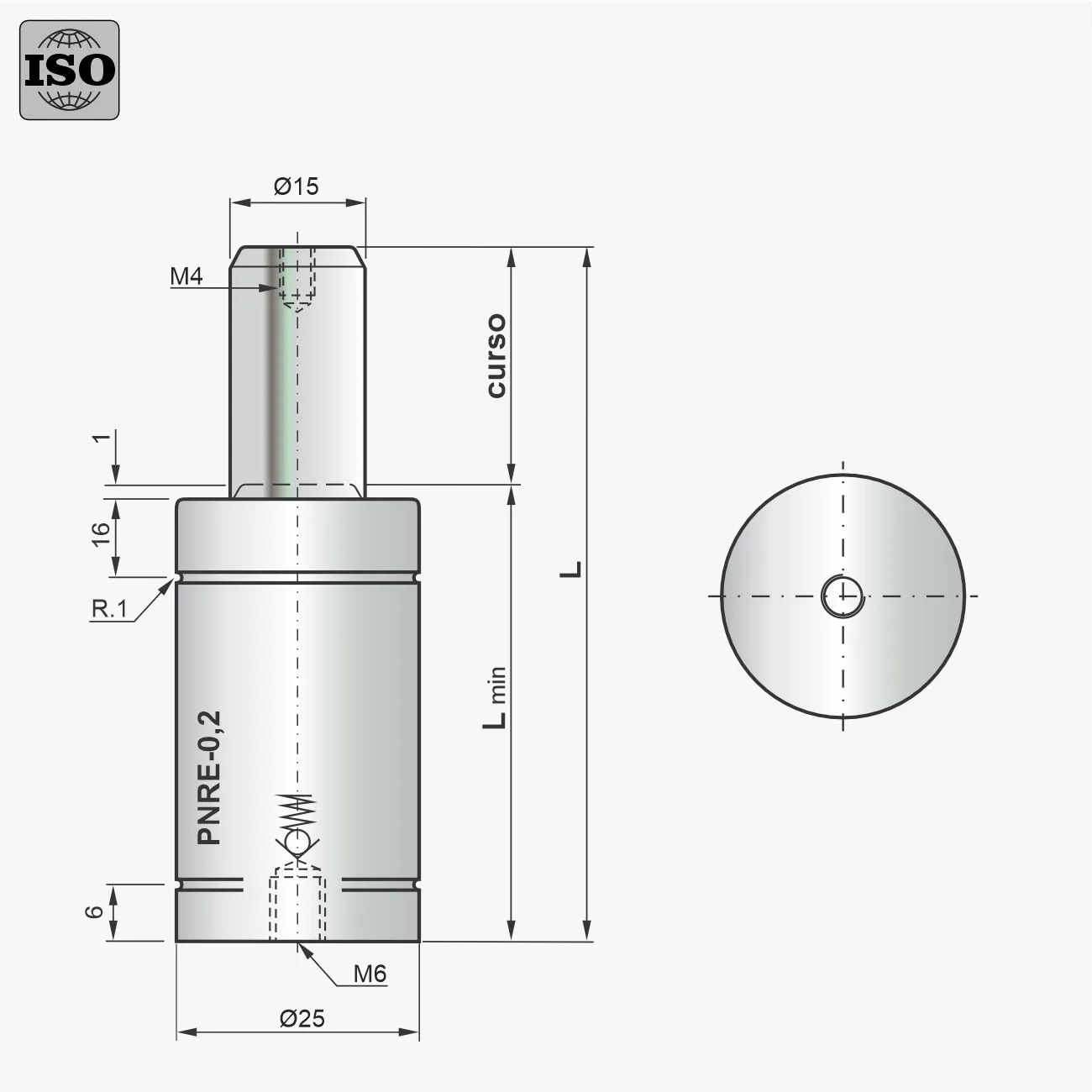

Cilindro de Nitrogênio PNRE-0,2
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=30 / K=35 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-0,2-007 | 7 | 265 | 422.1 | 44 | 37 | 3.3 | 0.108 | ||
| PNRE-0,2-010 | 10 | 265 | 439.1 | 50 | 40 | 4.4 | 0.116 | ||
| PNRE-0,2-015 | 15 | 265 | 455.2 | 60 | 45 | 6.3 | 0.127 | ||
| PNRE-0,2-020 | 20 | 265 | 464.3 | 70 | 50 | 8.2 | 0.138 | ||
| PNRE-0,2-025 | 25 | 265 | 470.2 | 80 | 55 | 10.1 | 0.15 | ||
| PNRE-0,2-032 | 32 | 265 | 475.7 | 94 | 62 | 12.7 | 0.165 | ||
| PNRE-0,2-038 | 38 | 265 | 479 | 106 | 68 | 15 | 0.178 | ||
| PNRE-0,2-050 | 50 | 265 | 483.2 | 130 | 80 | 19.5 | 0.205 | ||
| PNRE-0,2-063 | 63 | 265 | 486.1 | 156 | 93 | 24.4 | 0.235 | ||
| PNRE-0,2-075 | 75 | 265 | 487.9 | 185 | 110 | 29 | 0.287 | ||
| PNRE-0,2-080 | 80 | 265 | 488.6 | 195 | 115 | 30.9 | 0.307 | ||
| PNRE-0,2-100 | 100 | 265 | 490.4 | 235 | 135 | 38.4 | 0.357 | ||
| PNRE-0,2-125 | 125 | 265 | 491.9 | 285 | 160 | 47.9 | 0.426 |
Cilindro de Nitrogênio PNRE-0,3
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=30 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-0,3-010 | 10 | 301.5 | 402.4 | 50 | 40 | 8 | 0.169 | ||
| PNRE-0,3-015 | 15 | 301.5 | 424.7 | 60 | 45 | 10.3 | 0.189 | ||
| PNRE-0,3-020 | 20 | 301.5 | 440.1 | 70 | 50 | 12.7 | 0.208 | ||
| PNRE-0,3-025 | 25 | 301.5 | 451.3 | 80 | 55 | 15.1 | 0.23 | ||
| PNRE-0,3-032 | 32 | 301.5 | 462.7 | 94 | 62 | 18.4 | 0.259 | ||
| PNRE-0,3-038 | 38 | 301.5 | 469.9 | 106 | 68 | 21.3 | 0.285 | ||
| PNRE-0,3-050 | 50 | 301.5 | 480.1 | 130 | 80 | 27 | 0.334 | ||
| PNRE-0,3-063 | 63 | 301.5 | 487.5 | 156 | 93 | 33.2 | 0.385 | ||
| PNRE-0,3-075 | 75 | 301.5 | 492.4 | 180 | 105 | 38.9 | 0.429 | ||
| PNRE-0,3-080 | 80 | 301.5 | 494 | 190 | 110 | 41.2 | 0.456 | ||
| PNRE-0,3-100 | 100 | 301.5 | 499.2 | 230 | 130 | 50.7 | 0.538 | ||
| PNRE-0,3-125 | 125 | 301.5 | 503.5 | 280 | 155 | 62.6 | 0.641 |

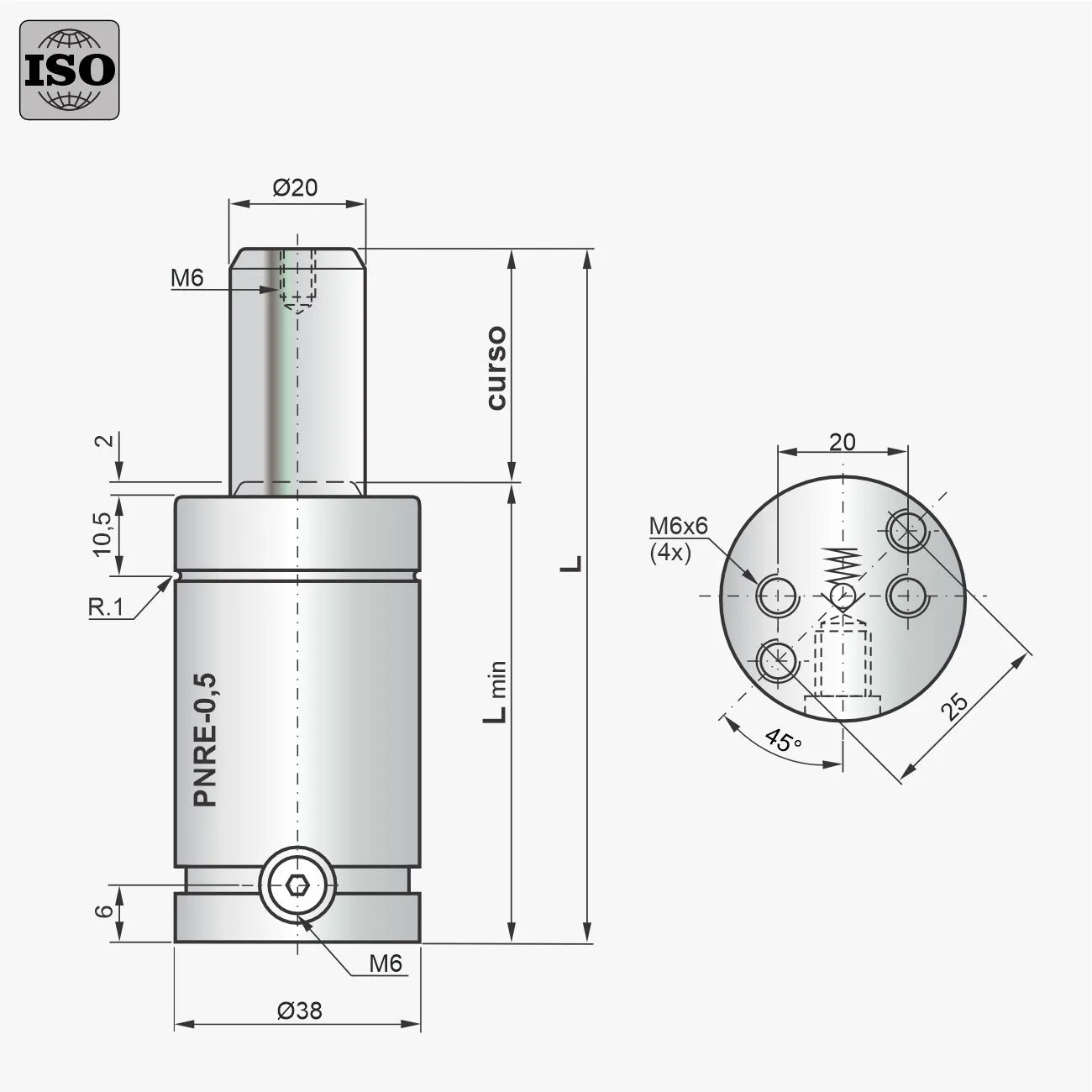

Cilindro de Nitrogênio PNRE-0,5
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=30 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-0,5-010 | 10 | 471.2 | 636.2 | 50 | 40 | 12.1 | 0.234 | ||
| PNRE-0,5-015 | 15 | 471.2 | 666.7 | 60 | 45 | 16 | 0.257 | ||
| PNRE-0,5-020 | 20 | 471.2 | 686.5 | 70 | 50 | 20 | 0.287 | ||
| PNRE-0,5-025 | 25 | 471.2 | 700.4 | 80 | 55 | 23.9 | 0.307 | ||
| PNRE-0,5-032 | 32 | 471.2 | 714.2 | 94 | 62 | 29.5 | 0.342 | ||
| PNRE-0,5-038 | 38 | 471.2 | 722.8 | 106 | 68 | 34.3 | 0.377 | ||
| PNRE-0,5-050 | 50 | 471.2 | 734.6 | 130 | 80 | 43.8 | 0.434 | ||
| PNRE-0,5-063 | 63 | 471.2 | 743 | 156 | 93 | 54.1 | 0.506 | ||
| PNRE-0,5-075 | 75 | 471.2 | 748.4 | 180 | 105 | 63.6 | 0.563 | ||
| PNRE-0,5-080 | 80 | 471.2 | 750.2 | 190 | 110 | 67.5 | 0.59 | ||
| PNRE-0,5-100 | 100 | 471.2 | 755.8 | 230 | 130 | 83.4 | 0.685 | ||
| PNRE-0,5-125 | 125 | 471.2 | 760.5 | 280 | 155 | 103.2 | 0.812 |
Cilindro de Nitrogênio PNRE-0,8
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=32 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-0,8-010 | 10 | 736.3 | 1021 | 52 | 42 | 17.6 | 0.356 | ||
| PNRE-0,8-015 | 15 | 736.3 | 1073 | 62 | 47 | 23.4 | 0.390 | ||
| PNRE-0,8-020 | 20 | 736.3 | 1108 | 72 | 52 | 29.2 | 0.423 | ||
| PNRE-0,8-025 | 25 | 736.3 | 1132 | 82 | 57 | 35 | 0.460 | ||
| PNRE-0,8-032 | 32 | 736.3 | 1156 | 96 | 64 | 43.2 | 0.502 | ||
| PNRE-0,8-038 | 38 | 736.3 | 1172 | 108 | 70 | 50.1 | 0.556 | ||
| PNRE-0,8-050 | 50 | 736.3 | 1193 | 132 | 82 | 64.1 | 0.636 | ||
| PNRE-0,8-063 | 63 | 736.3 | 1207 | 158 | 95 | 79.2 | 0.738 | ||
| PNRE-0,8-075 | 75 | 736.3 | 1217 | 182 | 107 | 93.1 | 0.829 | ||
| PNRE-0,8-080 | 80 | 736.3 | 1220 | 192 | 112 | 98.9 | 0.862 | ||
| PNRE-0,8-100 | 100 | 736.3 | 1230 | 232 | 132 | 122.2 | 1.001 | ||
| PNRE-0,8-125 | 125 | 736.3 | 1238 | 282 | 157 | 151.2 | 1.186 |

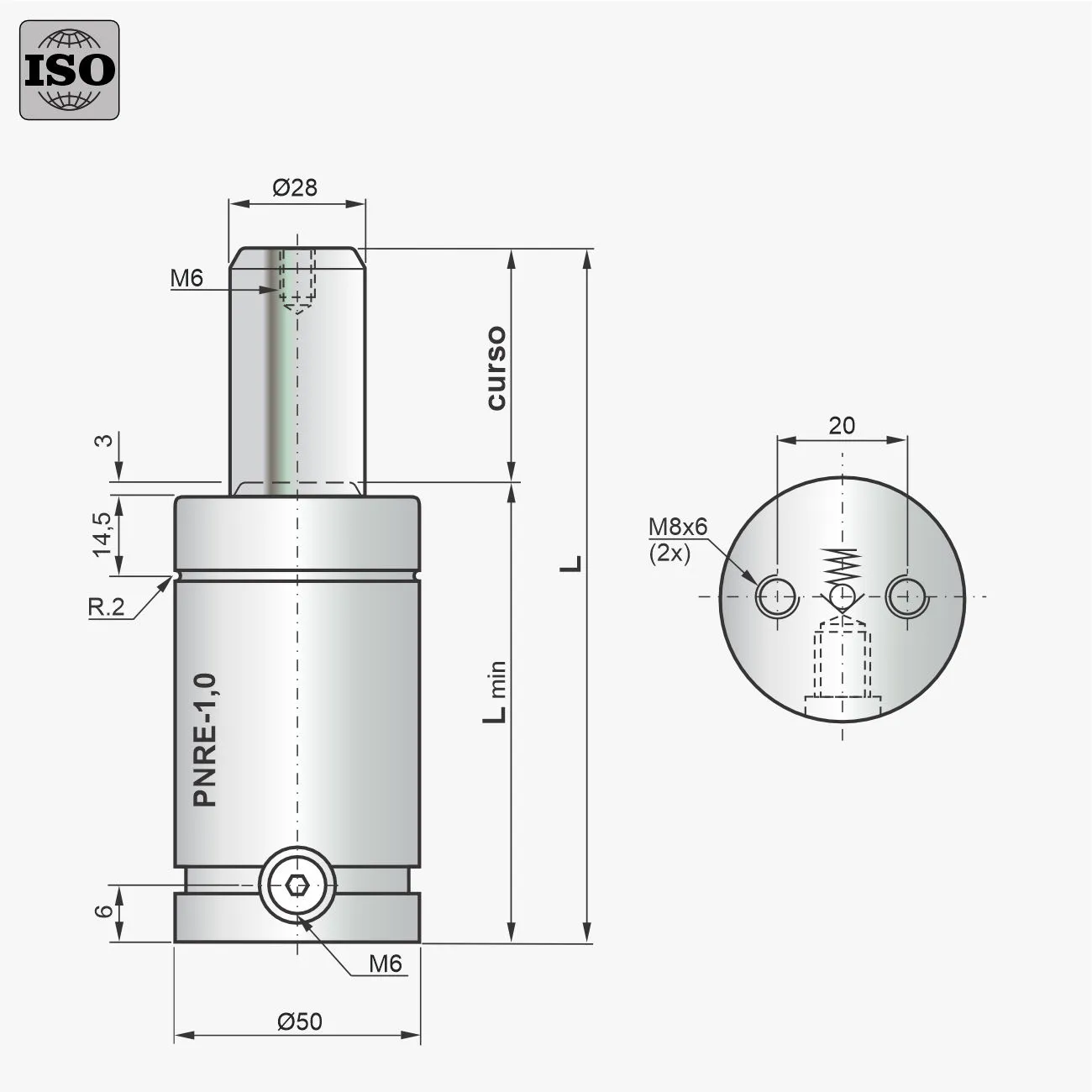

Cilindro de Nitrogênio PNRE-1,0
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=38 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-1,0-010 | 10 | 923.6 | 1266 | 58 | 48 | 22.7 | 0.5 | ||
| PNRE-1,0-015 | 15 | 923.6 | 1343 | 68 | 53 | 29.5 | 0.544 | ||
| PNRE-1,0-020 | 20 | 923.6 | 1396 | 78 | 58 | 36.3 | 0.591 | ||
| PNRE-1,0-025 | 25 | 923.6 | 1435 | 88 | 63 | 43.1 | 0.638 | ||
| PNRE-1,0-032 | 32 | 923.6 | 1475 | 102 | 70 | 52.6 | 0.705 | ||
| PNRE-1,0-038 | 38 | 923.6 | 1500 | 114 | 76 | 60.8 | 0.76 | ||
| PNRE-1,0-050 | 50 | 923.6 | 1536 | 138 | 88 | 77.1 | 0.874 | ||
| PNRE-1,0-063 | 63 | 923.6 | 1562 | 164 | 101 | 94.8 | 1002 | ||
| PNRE-1,0-075 | 75 | 923.6 | 1579 | 188 | 113 | 111.1 | 1119 | ||
| PNRE-1,0-080 | 80 | 923.6 | 1585 | 198 | 118 | 118 | 1161 | ||
| PNRE-1,0-100 | 100 | 923.6 | 1603 | 238 | 138 | 145.2 | 1355 | ||
| PNRE-1,0-125 | 125 | 923.6 | 1618 | 288 | 163 | 179.2 | 1598 |

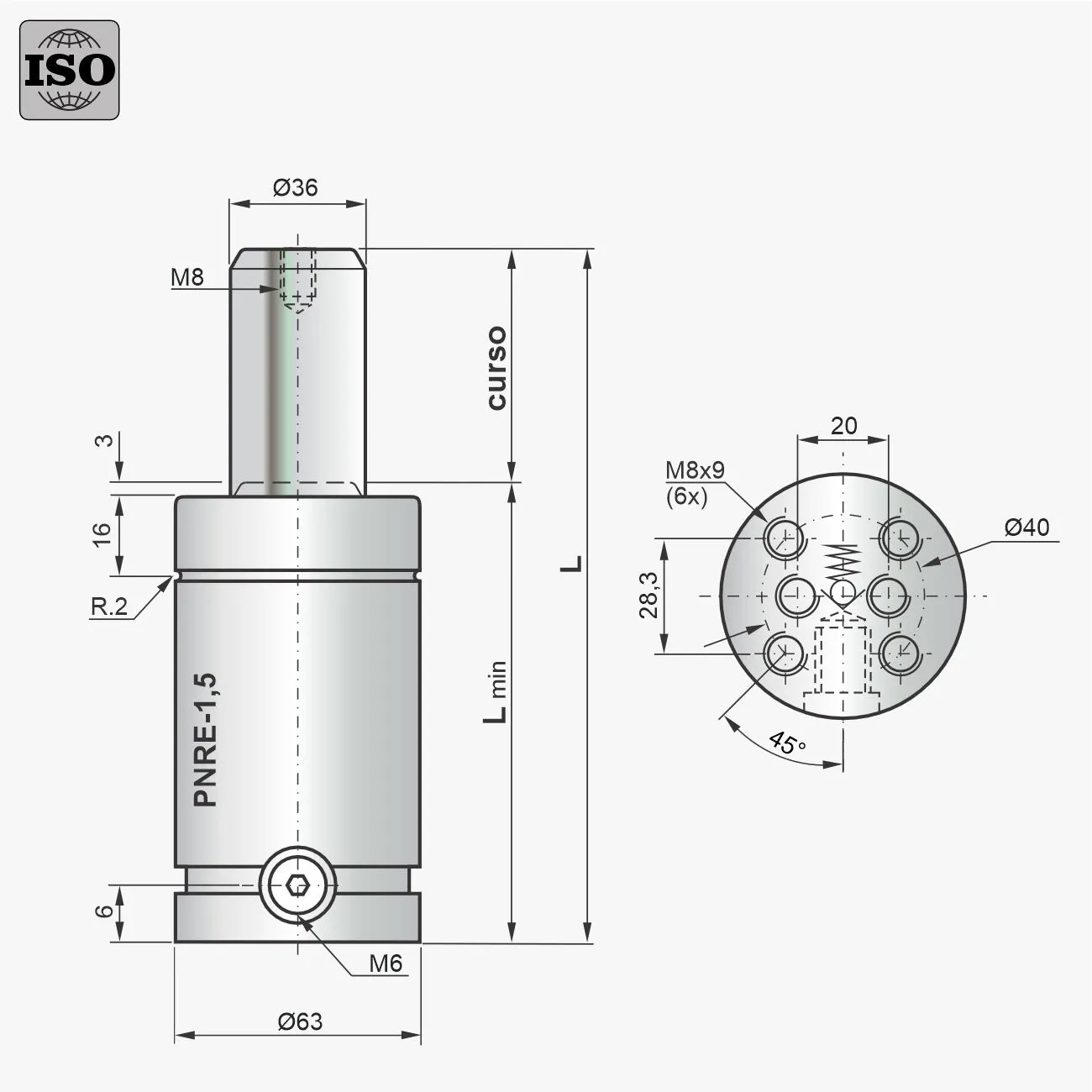

Cilindro de Nitrogênio PNRE-1,5
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=44 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-1,5-010 | 10 | 1526 | 2059 | 64 | 54 | 39.3 | 0.915 | ||
| PNRE-1,5-015 | 15 | 1526 | 2181 | 74 | 59 | 50.8 | 0.990 | ||
| PNRE-1,5-020 | 20 | 1526 | 2266 | 84 | 64 | 62.3 | 1.040 | ||
| PNRE-1,5-025 | 25 | 1526 | 2329 | 94 | 69 | 73.8 | 1.125 | ||
| PNRE-1,5-032 | 32 | 1526 | 2393 | 108 | 76 | 89.9 | 1.225 | ||
| PNRE-1,5-038 | 38 | 1526 | 2434 | 120 | 82 | 103.7 | 1.287 | ||
| PNRE-1,5-050 | 50 | 1526 | 2492 | 144 | 94 | 131.3 | 1.483 | ||
| PNRE-1,5-063 | 63 | 1526 | 2534 | 170 | 107 | 161.2 | 1.657 | ||
| PNRE-1,5-075 | 75 | 1526 | 2562 | 194 | 119 | 188.8 | 1.827 | ||
| PNRE-1,5-080 | 80 | 1526 | 2571 | 204 | 124 | 200.3 | 1.929 | ||
| PNRE-1,5-100 | 100 | 1526 | 2601 | 244 | 144 | 246.3 | 2.186 | ||
| PNRE-1,5-125 | 125 | 1526 | 2623 | 294 | 169 | 303.9 | 2.582 |

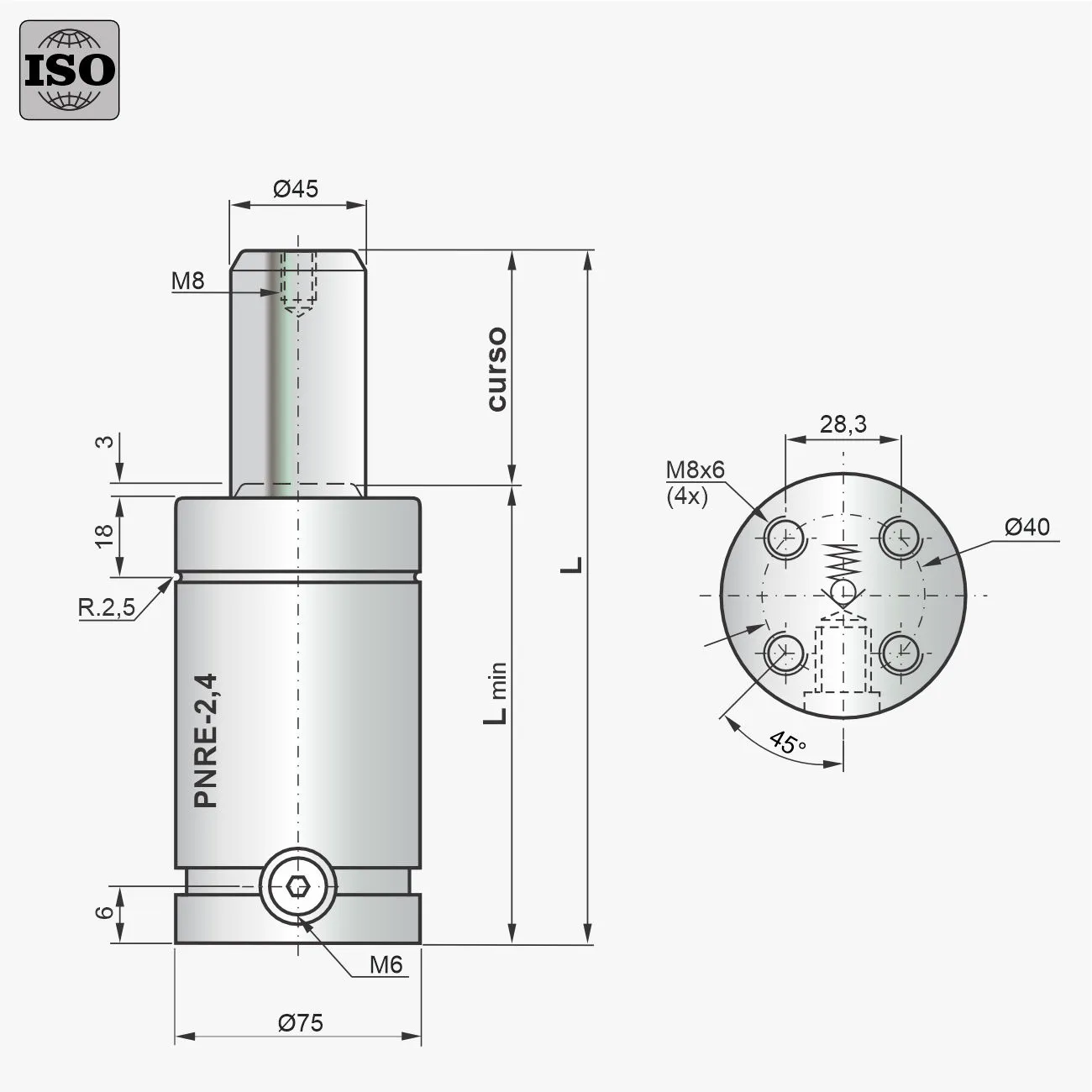

Cilindro de Nitrogênio PNRE-2,4
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=45 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-2,4-010 | 10 | 2385 | 3207 | 65 | 55 | 62 | 1266 | ||
| PNRE-2,4-015 | 15 | 2385 | 3395 | 75 | 60 | 80.2 | 1373 | ||
| PNRE-2,4-020 | 20 | 2385 | 3525 | 85 | 65 | 98.3 | 1466 | ||
| PNRE-2,4-025 | 25 | 2385 | 3620 | 95 | 70 | 116.5 | 1559 | ||
| PNRE-2,4-032 | 32 | 2385 | 3718 | 109 | 77 | 141.9 | 1688 | ||
| PNRE-2,4-038 | 38 | 2385 | 3781 | 121 | 83 | 163.7 | 1802 | ||
| PNRE-2,4-050 | 50 | 2385 | 3869 | 145 | 95 | 207.3 | 2027 | ||
| PNRE-2,4-063 | 63 | 2385 | 3934 | 171 | 108 | 254.5 | 2266 | ||
| PNRE-2,4-075 | 75 | 2385 | 3976 | 195 | 120 | 298.1 | 2490 | ||
| PNRE-2,4-080 | 80 | 2385 | 3991 | 205 | 125 | 316.2 | 2588 | ||
| PNRE-2,4-100 | 100 | 2385 | 4036 | 245 | 145 | 388.9 | 2954 | ||
| PNRE-2,4-125 | 125 | 2385 | 4073 | 295 | 170 | 479.7 | 3428 |
Cilindro de Nitrogênio PNRE-4,2
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=58 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-4,2-015 | 15 | 4241 | 5817 | 88 | 73 | 156.5 | 2895 | ||
| PNRE-4,2-020 | 20 | 4241 | 6068 | 98 | 78 | 187.7 | 2964 | ||
| PNRE-4,2-025 | 25 | 4241 | 6262 | 108 | 83 | 218.9 | 3234 | ||
| PNRE-4,2-032 | 32 | 4241 | 6468 | 122 | 90 | 262.7 | 3308 | ||
| PNRE-4,2-038 | 38 | 4241 | 6605 | 134 | 96 | 300.2 | 3540 | ||
| PNRE-4,2-050 | 50 | 4241 | 6805 | 158 | 108 | 375.1 | 4052 | ||
| PNRE-4,2-063 | 63 | 4241 | 6956 | 184 | 121 | 456.3 | 4253 | ||
| PNRE-4,2-075 | 75 | 4241 | 7057 | 208 | 133 | 531.3 | 4538 | ||
| PNRE-4,2-080 | 80 | 4241 | 7092 | 218 | 138 | 562.5 | 4640 | ||
| PNRE-4,2-100 | 100 | 4241 | 7203 | 258 | 158 | 687.5 | 5575 | ||
| PNRE-4,2-125 | 125 | 4241 | 7298 | 308 | 183 | 843.7 | 6337 |

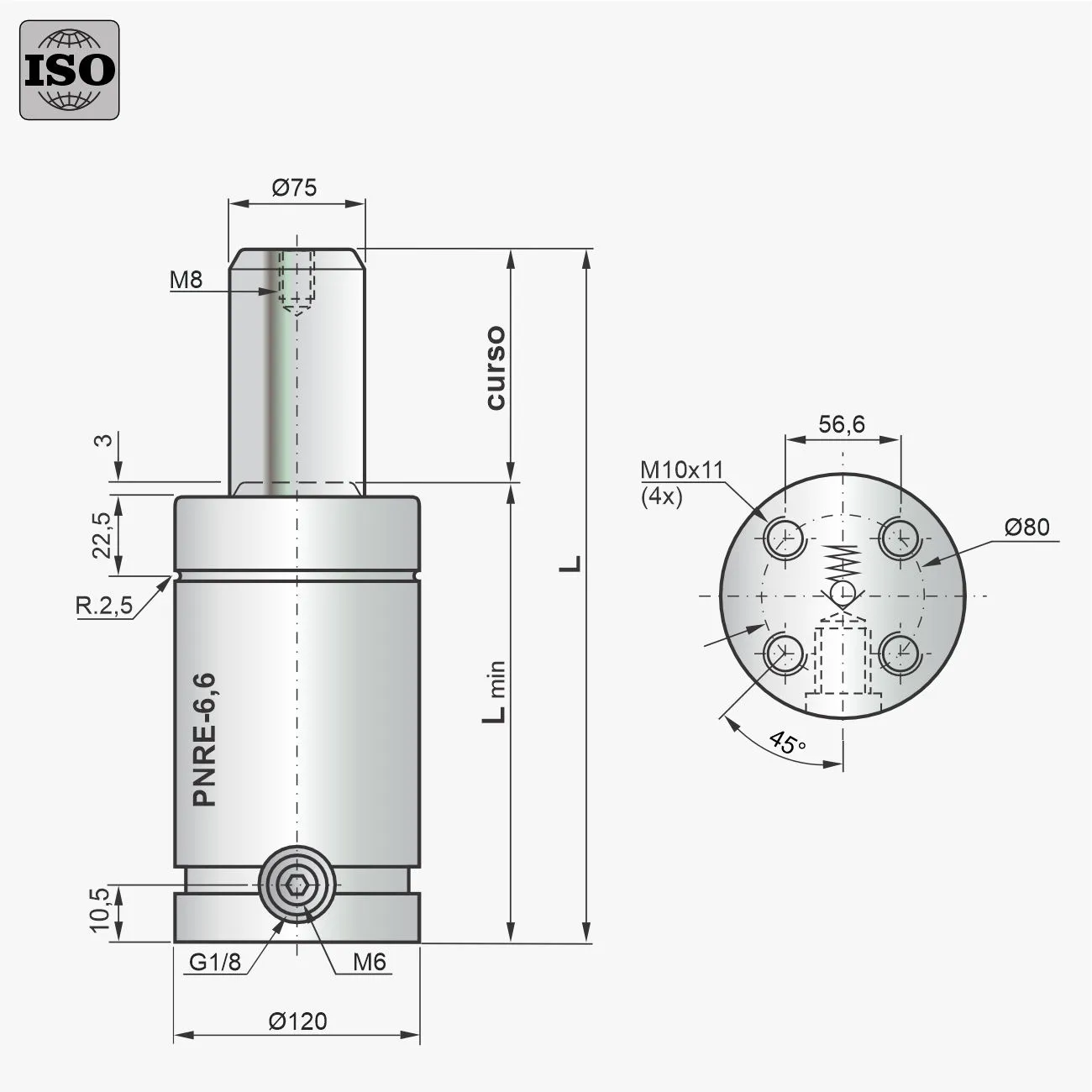

Cilindro de Nitrogênio PNRE-6,6
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=68 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-6,6-015 | 15 | 6626 | 9043 | 98 | 83 | 247.9 | 5286 | ||
| PNRE-6,6-020 | 20 | 6626 | 9404 | 108 | 88 | 299.1 | 5477 | ||
| PNRE-6,6-025 | 25 | 6626 | 9678 | 118 | 93 | 350.2 | 5668 | ||
| PNRE-6,6-032 | 32 | 6626 | 9966 | 132 | 100 | 421.8 | 6009 | ||
| PNRE-6,6-038 | 38 | 6626 | 10154 | 144 | 106 | 483.2 | 6258 | ||
| PNRE-6,6-050 | 50 | 6626 | 10427 | 168 | 118 | 606 | 6760 | ||
| PNRE-6,6-063 | 63 | 6626 | 10635 | 194 | 131 | 738.4 | 7301 | ||
| PNRE-6,6-075 | 75 | 6626 | 10766 | 218 | 143 | 861.7 | 7851 | ||
| PNRE-6,6-080 | 80 | 6626 | 10812 | 228 | 148 | 912.9 | 8055 | ||
| PNRE-6,6-100 | 100 | 6626 | 10959 | 268 | 168 | 1117 | 8927 | ||
| PNRE-6,6-125 | 125 | 6626 | 11084 | 318 | 193 | 1373 | 9998 |
Cilindro de Nitrogênio PNRE-9,5
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=78 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-9,5-020 | 20 | 9542 | 12750 | 118 | 98 | 505.6 | 9650 | ||
| PNRE-9,5-025 | 25 | 9542 | 13094 | 128 | 103 | 586.2 | 9953 | ||
| PNRE-9,5-032 | 32 | 9542 | 13462 | 142 | 110 | 699.1 | 10420 | ||
| PNRE-9,5-038 | 38 | 9542 | 13705 | 154 | 116 | 795.8 | 10784 | ||
| PNRE-9,5-050 | 50 | 9542 | 14064 | 178 | 128 | 989.2 | 11545 | ||
| PNRE-9,5-063 | 63 | 9542 | 14334 | 204 | 141 | 1198 | 12335 | ||
| PNRE-9,5-075 | 75 | 9542 | 14517 | 228 | 153 | 1392 | 13083 | ||
| PNRE-9,5-080 | 80 | 9542 | 14580 | 238 | 158 | 1472 | 13386 | ||
| PNRE-9,5-100 | 100 | 9542 | 14779 | 278 | 178 | 1795 | 14620 | ||
| PNRE-9,5-125 | 125 | 9542 | 14950 | 328 | 203 | 2198 | 16145 |
Cilindro de Nitrogênio PNRE-20,0
| Código | Curso (mm) |
Força daN inicial
Pressão à 150bar |
Força daN final
Pressão à 150bar |
L (altura) mm
K=110 |
L min. (altura) mm | Vol. inicial (cm³) |
|
|
Download |
|---|---|---|---|---|---|---|---|---|---|
| PNRE-20,0-020 | 20 | 19909 | 27079 | 150 | 130 | 1002 | 23.146 | ||
| PNRE-20,0-025 | 25 | 19909 | 28135 | 160 | 135 | 1134 | 23.801 | ||
| PNRE-20,0-032 | 32 | 19909 | 29365 | 174 | 142 | 1319 | 24.717 | ||
| PNRE-20,0-038 | 38 | 19909 | 30225 | 186 | 148 | 1477 | 25.502 | ||
| PNRE-20,0-050 | 50 | 19909 | 31571 | 210 | 160 | 1796 | 27.073 | ||
| PNRE-20,0-063 | 63 | 19909 | 32672 | 236 | 173 | 2140 | 28.773 | ||
| PNRE-20,0-075 | 75 | 19909 | 33458 | 260 | 185 | 2458 | 30.344 | ||
| PNRE-20,0-080 | 80 | 19909 | 33738 | 270 | 190 | 2590 | 30.999 | ||
| PNRE-20,0-100 | 100 | 19909 | 34650 | 310 | 210 | 3120 | 33.616 | ||
| PNRE-20,0-125 | 125 | 19909 | 35472 | 360 | 235 | 3781 | 36.887 |
